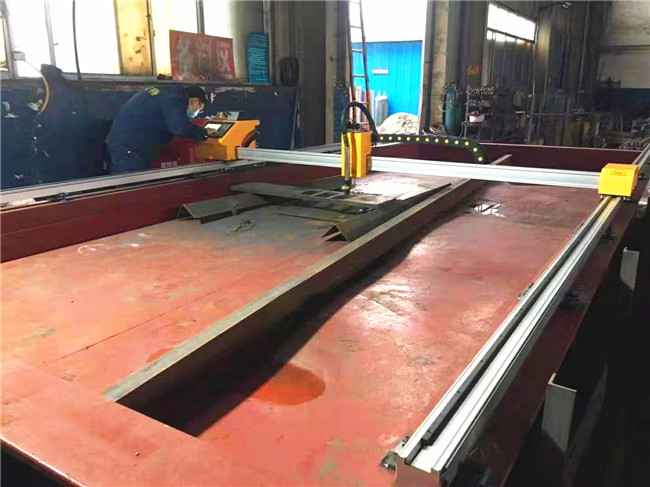

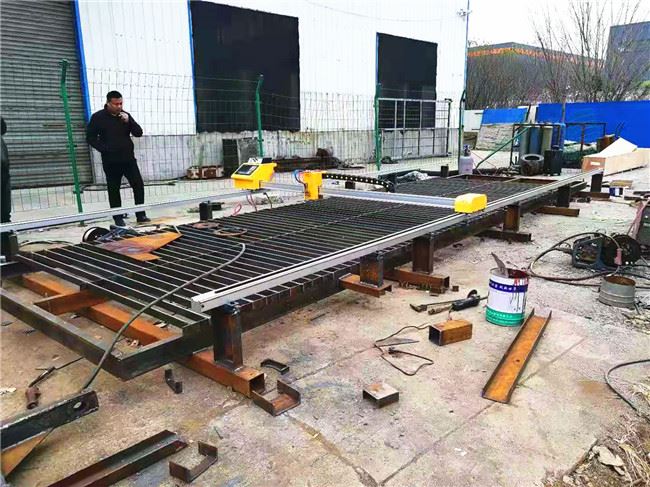

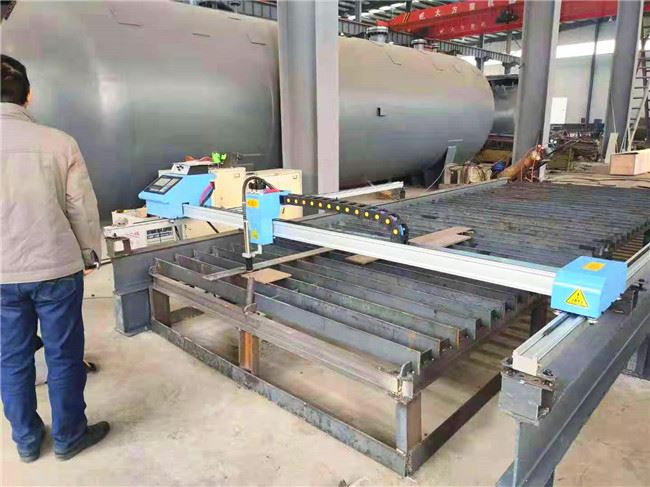

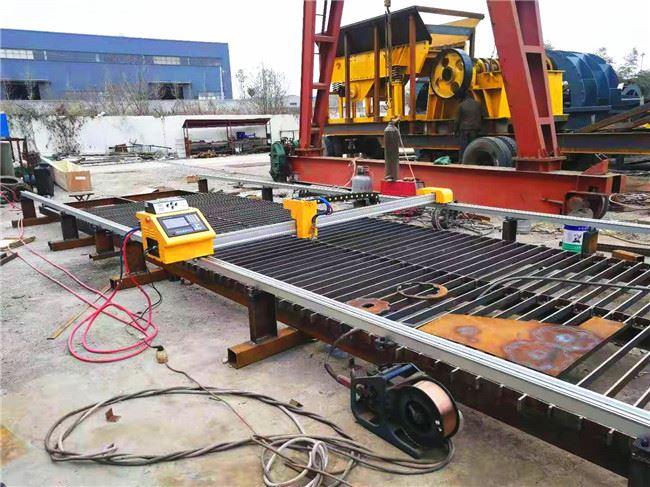

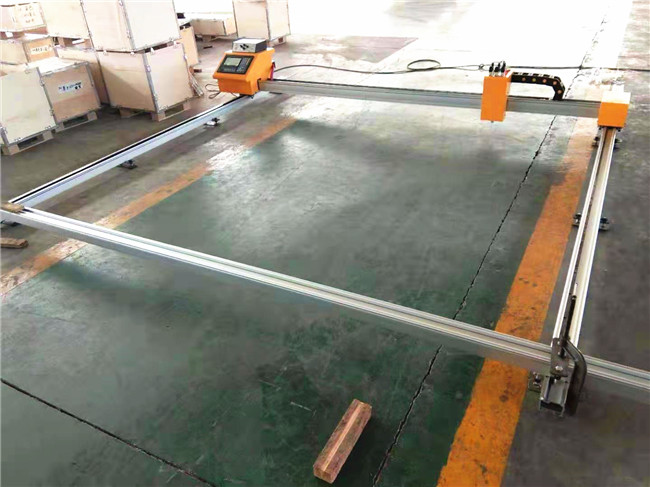

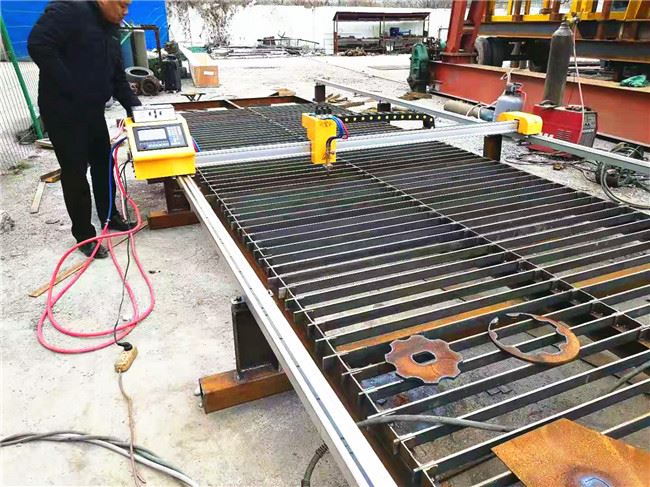

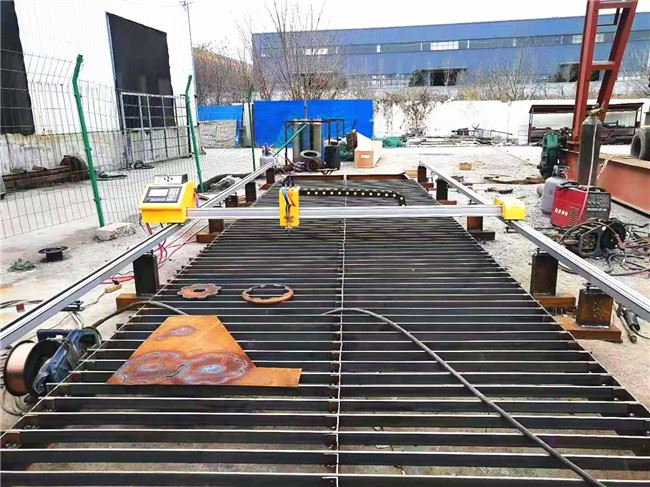

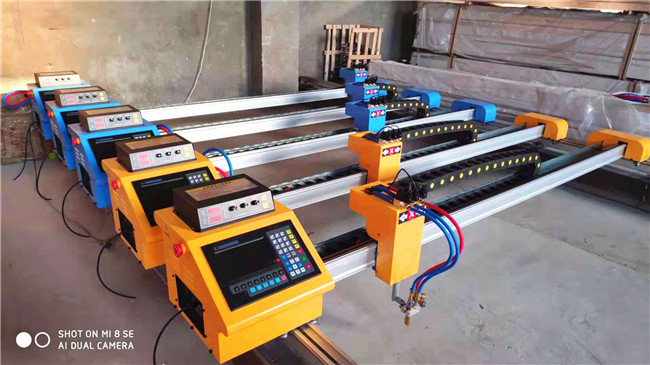

产品名称：数控火焰/等离子两用切割机
基本配置：2.3*6(M)

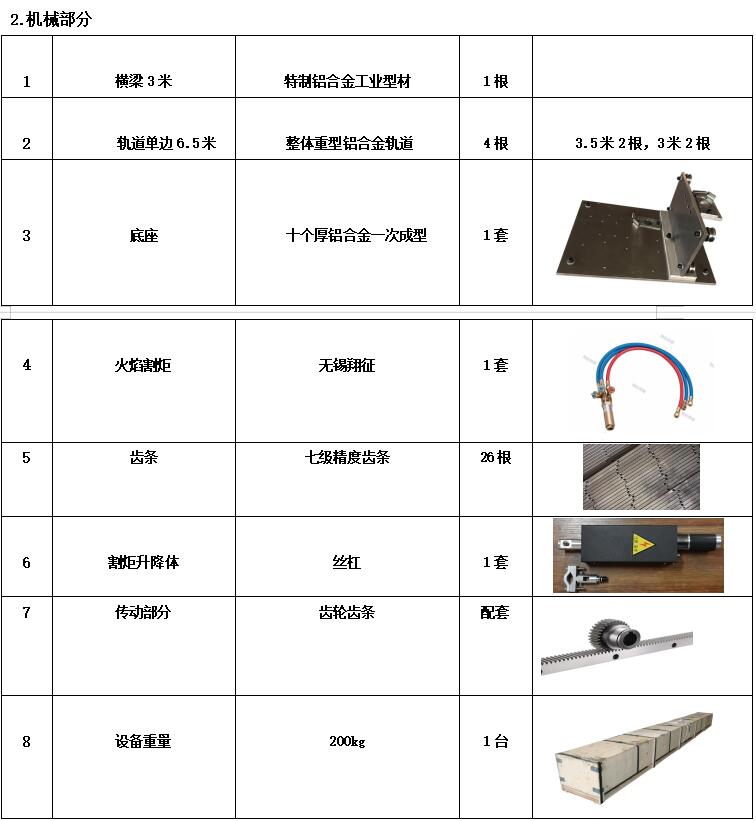

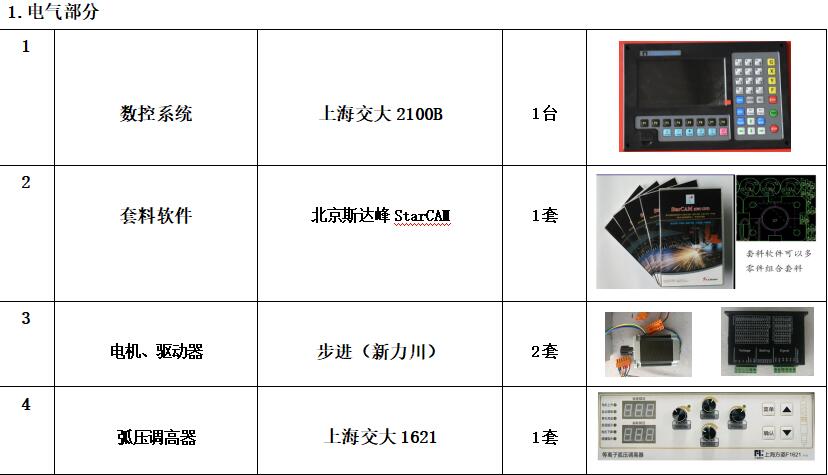

3.气路部分
|
1 |
气管 |
韩国三山 |
3 根 |
|
|
2 |
电磁阀 |
浙江华信 |
3 套 |
|
|
3 |
数控火焰割枪 |
翔征 |
1 套 |
|
|
4 |
火焰切割气体 |
氧气、丙烷或乙炔 |
不含 |
|
设备检验数据
|
序号 |
参数 |
检验数据 |
|
1 |
横 梁总 宽度 |
3000 mm |
|
2 |
有效切割宽度 |
2300 mm |
|
3 |
导轨长度 |
6500 mm |
|
4 |
有效切割长度 |
6000 mm |
|
5 |
火焰切割厚度 |
≤ 110mm |
|
5 |
等离子切割 厚度 |
视等离子电源而定 |
|
6 |
穿孔 厚度 |
视等离子电源而定 |
|
7 |
切割速度 |
0 ～3500mm/min |
|
8 |
移动精度 |
±0.2mm\m |
|
9 |
有效 升降 行程 |
1-1 0 0mm |
|
10 |
质量检验标准 |
JB/T 10045.4-1999 |
|
11 |
切割表面粗糙度 |
12.5μm≤Ra≤25μm |

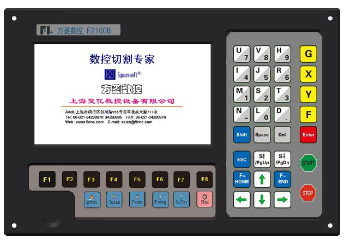

操作系统功能介绍：
1.7寸高分辨率液晶显示屏，人性化操作界面，全中文/英文菜单，优化操作步骤，屏幕下方标注有操作
提示，灵活高效，简单易学。

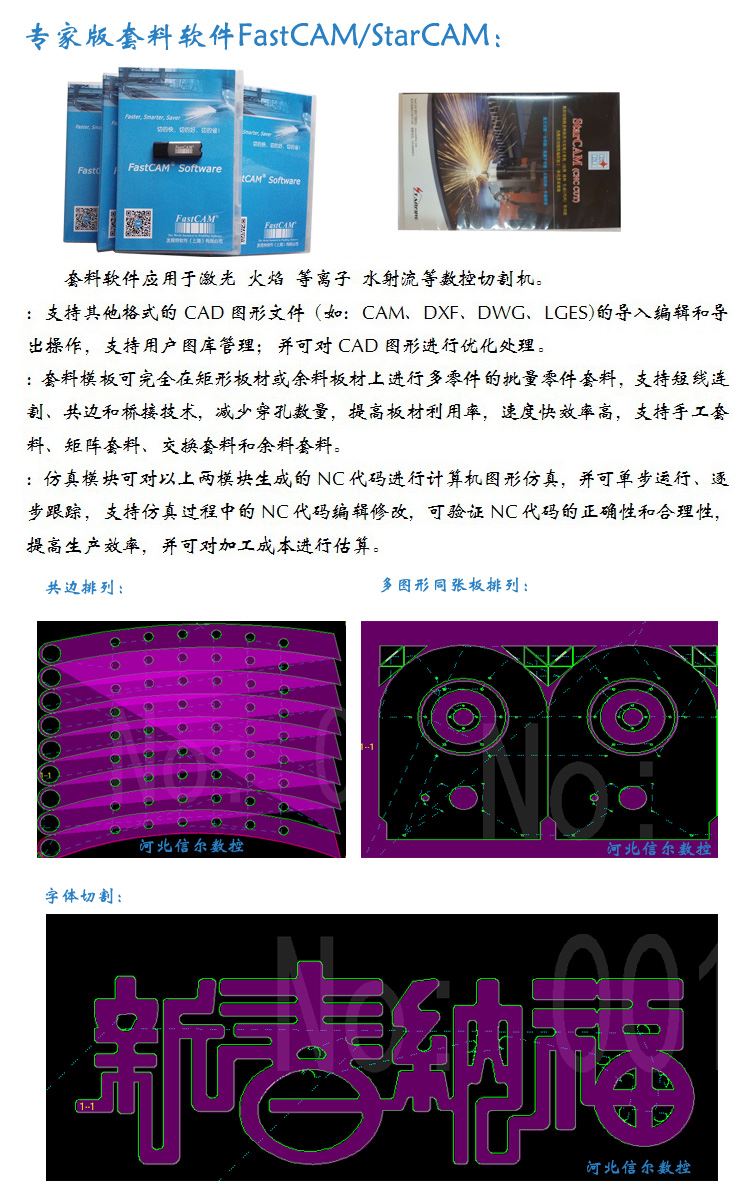

2.支持EIA代码(即G代码文件)及FastCAM等各类套料软件;中英文菜单，适合国内外各类操作人员。
3.自带45种常用图形库(包括网格图形)，可选择片尺寸和孔尺寸，直接切割，无需编程。
4.采用32位高性能CPU，运用实时多任务控制技术和DSP高速、高精度插补控制技术，工作时高稳定、高
速运行、低噪音。
5.通过U盘传输G代码文件(切割轨迹文件)，更可传输系统升级文件，是系统功能随时更新，方便快捷。
6.1G超大容量存储空间，能存储超过5000个复杂异型切割文件;满足各种复杂程序的运行与加工，轻
松处理大程序的运行。
7.特有钢板校正功能，图形旋转、比例、镜像、矩阵排列、空走、选行及选号等日常操作中的实用功能。
8.图形放大/缩小，放大状态下实时跟踪切割点。自定义全部输入输出端口的类型(常开或常关)和编号
9.根据钢板厚度，在转角处可自动限速，有效防止过烧。支持边缘切割、偏移切割，可避免因排料计算错
误而造成的板材浪费。
10.可自诊断系统所有IO状态和按键状态，方便检查和排除故障。导出程序，参数备份，在线升级;日期，
星期，时钟显示。
11.支持氧燃气、等离子及演示模式;各类加工参数齐全，可满足不同工艺需求。
12.氧燃气和等离子IO分开控制;氧燃气自动调高，两级预热，三级穿孔;等离子弧压反馈，定位反馈，
转角自动关闭弧压调高。
13.断电、断点数据存储及恢复功能、退回功能、急停按钮，自动恢复到未断电前的状态，有效避免误操作。
14.高细分步进电机采用高细分驱动器，低噪音、精度高、运行平稳。
15.自动割缝补偿，割枪移位，割枪穿孔停留，预热时间智能记忆，键盘误诊，温控风扇。
16.稳定性强，具有超强的等离子高频抗干扰能力。
17.切割速度最大可调到每分钟3.5米，能满足等离子切割的需求。
18.预留等离子切割机电源接口，可选配各种等离子切割机机型，弧压跟踪系统以及初始定位装置。
19.标配电动高度调节装置及万能割枪夹紧器。可选配拆装式切割平台。
机械精度：
1.底架的安装精度：
a.主导轨的直线度±0.6mm/m
b.主导轨的平面度±0.6mm/m
c.二导轨之间的平面度±0.6mm/m
d.二导轨之间的平行度±0.6mm/m
2.机器综合精度：
a.边长误差(四边)0.2mm/m
b.对角线偏差0.2mm/mc.回原点偏差
0.1mm/m
d.对角线直线度0.2mm/m
e.交点偏差0.2mm/m
f.顺逆直线偏差0.2mm/m
g.整机定位精度0.2mm/m
附件 1：
火焰切割技术参考
|
割嘴切割性能及基本参数表（丙烷切割） |
|||||||
|
割嘴号（#） |
切割氧孔径（mm) |
切割厚度（mm） |
割缝半径（mm) |
预热时间（s） |
切割速度（mm/min) |
气体压力 |
|
|
氧气 |
丙烷 |
||||||
|
0 |
1.0 |
5-15 |
1.2 |
10-13 |
480-380 |
0.2-0.4 |
>0.03 |
|
1 |
1.2 |
15-30 |
1.4 |
12-15 |
400-320 |
0.26-0.45 |
>0.03 |
|
2 |
1.4 |
30-50 |
1.6 |
14-17 |
350-380 |
0.25-0.45 |
>0.03 |
|
3 |
1.6 |
50-70 |
1.9 |
16-19 |
300-240 |
0.3-0.5 |
>0.04 |
|
4 |
1.8 |
70-90 |
2.2 |
18-25 |
260-200 |
0.3-0.5 |
>0.04 |
|
5 |
2.0 |
90-120 |
2.4 |
24-32 |
210-170 |
0.4-0.6 |
>0.04 |
|
6 |
2.4 |
120-160 |
2.9 |
31-42 |
180-140 |
0.5-0.8 |
>0.05 |
|
割嘴切割性能及基本参数表（乙炔切割） |
|||||||
|
割嘴号（#） |
切割氧孔径（mm) |
切割厚度（mm） |
割缝半径（mm) |
预热时间（s） |
切割速度（mm/min) |
气体压力 |
|
|
氧气 |
乙炔 |
||||||
|
0 |
0.8 |
5-10 |
1 |
10-13 |
600-450 |
0.2-0.4 |
>0.03 |
|
1 |
1.0 |
10-20 |
1.2 |
12-15 |
480-380 |
0.2-0.4 |
>0.03 |
|
2 |
1.2 |
20-30 |
1.4 |
14-17 |
400-320 |
0.25-0.45 |
>0.03 |
|
3 |
1.4 |
30-50 |
1.7 |
16-19 |
350-380 |
0.25-0.45 |
>0.03 |
|
4 |
1.6 |
50-70 |
2 |
18-25 |
300-240 |
0.3-0.5 |
>0.04 |
|
5 |
1.8 |
70-90 |
2.2 |
24-32 |
260-200 |
0.3-0.5 |
>0.04 |
|
6 |
2.0 |
90-120 |
2.4 |
31-42 |
210-170 |
0.4-0.6 |
>0.04 |
